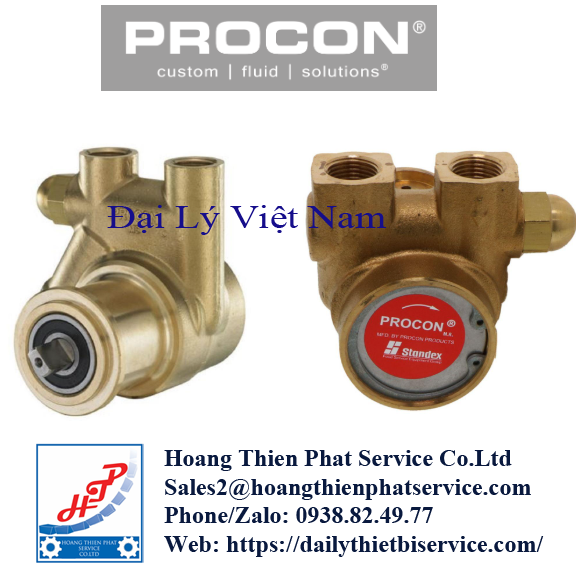

Bơm Cánh Gạt PROCON 101A100F11BC – Bơm Đồng Thau Series 1 Lưu Lượng 100 GPH

Bơm PROCON 101A100F11BC là dòng bơm cánh gạt quay (Rotary Vane Pump) thuộc Series 1 của hãng PROCON, được thiết kế để vận chuyển và tăng áp chất lỏng trong các hệ thống công nghiệp. Sản phẩm sở hữu thân đồng thau, lưu lượng danh nghĩa 100 GPH, tương đương 300 lít/giờ theo điều kiện thử nghiệm tại tốc độ 50Hz, cùng kết cấu lắp Clamp-On thuận tiện cho việc tích hợp với động cơ truyền động.

Điểm đáng chú ý của PROCON 101A100F11BC là khả năng duy trì lưu lượng tương đối ổn định khi áp suất thay đổi, kết hợp van xả áp bên trong và bộ lọc đầu vào tích hợp. Đây là những đặc điểm giúp bơm thích hợp cho hệ thống cấp nước áp lực, thiết bị pha chế đồ uống, lọc nước và các ứng dụng tuần hoàn chất lỏng.

PROCON 101A100F11BC đáp ứng yêu cầu gì trong hệ thống bơm công nghiệp?

Trong một số hệ thống cấp chất lỏng, bơm ly tâm thông thường không phải lúc nào cũng đáp ứng tốt yêu cầu về lưu lượng ổn định tại những mức áp suất vận hành khác nhau.

Đối với hệ thống cần cấp nước dưới áp suất, đặc biệt ở những thiết bị có lưu lượng không lớn nhưng yêu cầu dòng chảy liên tục, bơm cánh gạt quay là một phương án đáng cân nhắc.

Bơm cánh gạt PROCON 101A100F11BC sử dụng cơ cấu dịch chuyển thể tích để đưa chất lỏng từ cửa hút đến cửa xả. Chuyển động của rotor và các cánh gạt tạo nên những khoang chứa có thể tích thay đổi, giúp chất lỏng được vận chuyển theo từng chu kỳ quay.

Nhờ nguyên lý này, bơm có khả năng tạo áp suất và duy trì dòng chảy tương đối đều trong phạm vi vận hành được nhà sản xuất quy định.

Đặc biệt, dòng PROCON Series 1 có thiết kế nhỏ gọn, thuận lợi khi lắp đặt trong tủ máy, cụm thiết bị xử lý nước và hệ thống có không gian hạn chế.

Thông số kỹ thuật bơm PROCON 101A100F11BC

Thông số dựa trên dữ liệu sản phẩm chính hãng PROCON. Lưu lượng 100 GPH được công bố tại 1.725 rpm/60Hz và 300 LPH tại 1.450 rpm/50Hz. Áp suất xả tối đa 250 PSI không được hiểu là áp suất vận hành liên tục cho phép của toàn bộ hệ thống.

PROCON

Điều gì tạo nên khả năng bơm ổn định của PROCON Series 1?

Cơ cấu cánh gạt quay vận chuyển chất lỏng







psgdover.com

Bên trong bơm PROCON 101A100F11BC là cơ cấu rotor quay lệch tâm và các cánh gạt trượt. Khi trục được dẫn động, các cánh gạt chuyển động theo rotor, tạo thành những khoang chứa chất lỏng giữa rotor và thành buồng bơm.

Tại khu vực cửa hút, thể tích khoang tăng lên, tạo điều kiện để chất lỏng đi vào. Khi rotor tiếp tục quay, chất lỏng được vận chuyển đến cửa xả, nơi thể tích khoang giảm xuống và đẩy chất lỏng ra hệ thống.

Cơ cấu này giúp bơm tạo dòng chảy có độ dao động tương đối thấp, phù hợp với những ứng dụng cần cấp chất lỏng liên tục.

Van xả áp tích hợp trong thân bơm

Một trong những đặc điểm quan trọng của PROCON 101A100F11BC là van xả áp được tích hợp trực tiếp trong bơm.

Van có chức năng hỗ trợ giới hạn chênh lệch áp suất bằng cách cho phép chất lỏng đi qua đường bypass khi đạt ngưỡng cài đặt.

Với model này, dải áp suất cài đặt van xả nằm trong khoảng 60–99 PSI. Cấu hình tiêu chuẩn không có cơ cấu điều chỉnh van từ bên ngoài.

Van bypass bên trong không thay thế toàn bộ các biện pháp bảo vệ áp suất của hệ thống, đặc biệt khi vận hành lâu dài trong điều kiện đóng kín đường xả.

Bộ lọc đầu vào hạn chế tạp chất

Bơm PROCON 101A100F11BC được trang bị bộ lọc tích hợp tại đầu vào. Bộ lọc giữ lại một phần các hạt rắn có thể gây ảnh hưởng đến cánh gạt, rotor và bề mặt làm việc bên trong.

Đối với bơm thể tích, sự xuất hiện của cặn bẩn có thể làm tăng ma sát, gây mài mòn hoặc làm giảm chất lượng làm kín.

Vì vậy, việc kiểm tra nguồn chất lỏng, vệ sinh bộ lọc và duy trì chất lượng lưu chất đóng vai trò quan trọng trong quá trình vận hành.

Thân bơm đồng thau và cấu hình truyền động Double Flat







freshwatersystems.com

Thân bơm PROCON 101A100F11BC được chế tạo bằng đồng thau, trong khi cấu hình truyền động Double Flat sử dụng hai mặt phẳng trên trục để phối hợp với bộ phận dẫn động tương ứng.

Kiểu lắp Clamp-On cho phép đầu bơm được cố định vào cụm động cơ tương thích thông qua cơ cấu kẹp chuyên dụng.

Đối với công tác thay thế, cần kiểm tra cả cấu hình trục và phương thức lắp đặt, bởi không phải tất cả bơm PROCON Series 1 đều có kết cấu truyền động giống nhau.

Các ứng dụng tiêu biểu của bơm PROCON 101A100F11BC







Hệ thống lọc nước RO và xử lý nước

Bơm PROCON 101A100F11BC có thể được sử dụng để cấp nước áp lực cho một số cụm thiết bị lọc, hỗ trợ duy trì dòng cấp theo yêu cầu. Khi lựa chọn cần đối chiếu áp suất màng lọc, lưu lượng cần thiết và giới hạn vận hành của bơm.









Máy pha cà phê và thiết bị đồ uống

Bơm cánh gạt PROCON được sử dụng trong nhiều hệ thống cấp nước áp lực phục vụ máy pha chế. Việc lựa chọn model phụ thuộc nhu cầu lưu lượng, áp suất, nhiệt độ và yêu cầu vật liệu tiếp xúc với chất lỏng.









Hệ thống phun sương và tạo ẩm

Trong những ứng dụng phun sương phù hợp với dải áp suất và lưu lượng của bơm, PROCON 101A100F11BC có thể được xem xét để cung cấp chất lỏng đến mạng lưới đầu phun.









Thiết bị tuần hoàn và làm mát chất lỏng

Bơm có thể tham gia các hệ thống tuần hoàn chất lỏng quy mô phù hợp, nơi cần duy trì lưu lượng tương đối ổn định. Phải kiểm tra tính tương thích của vật liệu bơm với chất lỏng làm mát.

Lựa chọn động cơ phù hợp với đầu bơm PROCON 101A100F11BC

Một vấn đề quan trọng khi đặt mua bơm PROCON là xác định phạm vi cung cấp có bao gồm động cơ hay không.

PROCON 101A100F11BC là đầu bơm cánh gạt quay, cần được kết nối với bộ truyền động phù hợp để hoạt động. Model đầu bơm không mặc định bao gồm motor điện.

Dữ liệu kỹ thuật của nhà sản xuất cho biết bơm hoạt động trong dải tốc độ 1.000–2.400 vòng/phút, với công suất cơ học tối đa yêu cầu khoảng 313W tại điều kiện thử nghiệm được công bố.

Khi lựa chọn motor, kỹ thuật viên cần kiểm tra tốc độ trục, mô-men cần thiết, hướng quay, kiểu kết nối Double Flat và cơ cấu lắp Clamp-On.

Không nên chỉ dựa trên công suất motor để xác định tính tương thích. Một động cơ có công suất phù hợp nhưng sai tốc độ hoặc không đúng kết cấu trục vẫn có thể không sử dụng được với đầu bơm.

Những điểm cần kiểm tra khi thay thế mã 101A100F11BC

Trên thị trường có nhiều biến thể PROCON Series 1 với hình dạng tương đối giống nhau. Các model có thể cùng vật liệu thân đồng thau và lưu lượng 100 GPH nhưng khác thiết kế trục, kết cấu van xả hoặc cấu hình áp suất.

Vì vậy, khi thay thế bơm PROCON 101A100F11BC, cần đối chiếu các thông tin sau:

Đặc biệt, trong trường hợp khách hàng chỉ cung cấp mã 101A100F11BC mà không có hình ảnh thiết bị, nhà cung cấp có thể xác định model để chào giá đầu bơm. Tuy nhiên, việc xác nhận motor, khớp nối và phụ kiện lắp đặt nên được thực hiện riêng.

Bảo trì bơm PROCON 101A100F11BC trong quá trình sử dụng

Mặc dù PROCON Series 1 được thiết kế hướng đến nhu cầu vận hành ổn định, điều kiện làm việc thực tế vẫn ảnh hưởng trực tiếp đến tuổi thọ của bơm.

Chất lỏng chứa nhiều cặn bẩn có thể làm tăng mài mòn cơ cấu cánh gạt và bề mặt buồng bơm. Vì vậy, cần kiểm tra bộ lọc đầu vào và bảo đảm chất lỏng phù hợp với giới hạn vật liệu của thiết bị.

Bên cạnh đó, không nên để bơm chạy khô kéo dài vì chất lỏng cũng tham gia hỗ trợ làm kín và giảm ma sát giữa các chi tiết chuyển động.

Trong quá trình vận hành, những dấu hiệu như lưu lượng giảm, tiếng ồn bất thường, rung động tăng hoặc áp suất không đạt yêu cầu cần được kiểm tra kịp thời.

Khi bảo trì, kỹ thuật viên nên kiểm tra đường hút, tình trạng lọc, tốc độ motor và mức áp suất thực tế trước khi kết luận đầu bơm bị hỏng.

PROCON 101A100F11BC – Lựa chọn cho hệ thống cần bơm chất lỏng áp lực ổn định

Bơm cánh gạt PROCON 101A100F11BC kết hợp kết cấu thân đồng thau, lưu lượng danh nghĩa 100 GPH, kết nối NPT 3/8 inch và bộ lọc tích hợp trong một thiết bị nhỏ gọn.

Thiết kế van bypass bên trong cùng cơ cấu cánh gạt quay giúp đầu bơm phù hợp với nhiều ứng dụng cấp nước và tuần hoàn chất lỏng có áp suất trong phạm vi được nhà sản xuất quy định.

Đối với khách hàng đang tìm kiếm bơm PROCON Series 1 để bảo trì hoặc thay thế, model 101A100F11BC cần được đối chiếu chính xác với cấu hình đầu bơm hiện hữu, đặc biệt là kiểu trục Double Flat, hướng quay và phương thức lắp Clamp-On.

Việc lựa chọn đúng model giúp hạn chế rủi ro không tương thích cơ khí, sai lưu lượng hoặc chọn nhầm cấu hình áp suất khi lắp đặt vào thiết bị.
