Bơm thủy lực Eckerle EIPC3-032-RK23-1X – Bơm bánh răng ăn khớp trong áp suất cao

Bơm thủy lực Eckerle EIPC3-032-RK23-1X là dòng bơm bánh răng ăn khớp trong (Internal Gear Pump) được thiết kế cho các hệ thống truyền động thủy lực yêu cầu áp suất cao, lưu lượng ổn định và độ ồn thấp. Sản phẩm thuộc series EIPC3 của hãng Eckerle – Đức, có dung tích riêng 32,1 cm³/vòng, chiều quay phải và kiểu lắp mặt bích SAE/B.

Không chỉ đảm nhiệm chức năng cung cấp dầu thủy lực, Eckerle EIPC3-032-RK23-1X còn đóng vai trò quan trọng trong việc duy trì nguồn năng lượng cho xi lanh, động cơ thủy lực và các cơ cấu chấp hành trên máy móc sản xuất. Thiết kế bánh răng ăn khớp trong giúp giảm dao động lưu lượng, phù hợp với những dây chuyền vận hành liên tục hoặc yêu cầu kiểm soát chuyển động chính xác.

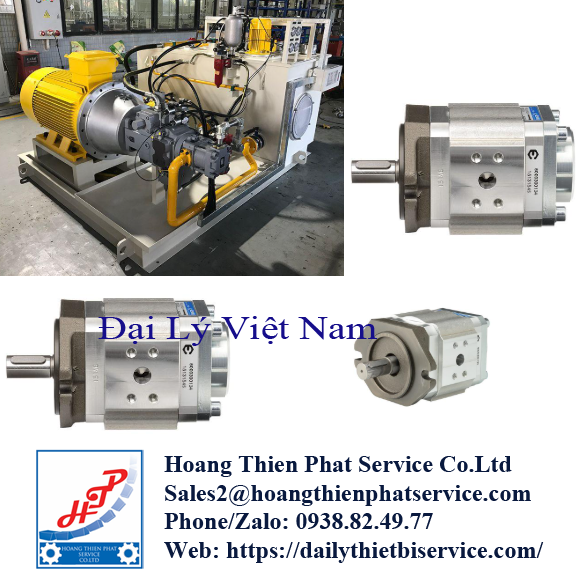

Hình minh họa bơm bánh răng thủy lực Eckerle EIPC3-032-RK23-1X, dòng EIPC3.

Khi hệ thống thủy lực cần nguồn áp suất ổn định

Trong hệ thống thủy lực, bơm có nhiệm vụ chuyển đổi cơ năng từ động cơ điện thành năng lượng thủy lực thông qua việc tạo ra lưu lượng dầu. Áp suất được hình thành khi dòng dầu gặp tải hoặc sức cản trong mạch.

Nếu lưu lượng bơm không ổn định, các cơ cấu chấp hành có thể xuất hiện hiện tượng chuyển động không đều, rung hoặc khó duy trì tốc độ theo yêu cầu. Với máy ép, máy công cụ và thiết bị sản xuất sử dụng nhiều chu kỳ làm việc, đặc tính vận hành của bơm ảnh hưởng trực tiếp đến chất lượng điều khiển.

Bơm Eckerle EIPC3-032-RK23-1X được thiết kế để đáp ứng những yêu cầu này bằng kết cấu bánh răng ăn khớp trong, hệ thống bù khe hở và thân bơm có độ cứng vững phù hợp với ứng dụng thủy lực áp suất cao.

Một điểm đáng chú ý là bơm EIPC3 có thể kết hợp với hệ thống truyền động điều chỉnh tốc độ. Khi sử dụng biến tần hoặc bộ truyền động servo phù hợp, lưu lượng dầu có thể được điều chỉnh thông qua tốc độ quay của động cơ thay vì phải duy trì lưu lượng cố định trong toàn bộ chu kỳ vận hành.

Hồ sơ kỹ thuật bơm Eckerle EIPC3-032-RK23-1X

Các thông số áp suất và tốc độ là giới hạn được công bố cho sản phẩm, không có nghĩa bơm có thể đồng thời vận hành liên tục ở mọi giới hạn cực đại. Khi thiết kế hệ thống cần đối chiếu điều kiện dầu, nhiệt độ, tốc độ và áp suất cho phép.

Vì sao Eckerle sử dụng công nghệ bánh răng ăn khớp trong?

Cấu trúc truyền động bên trong buồng bơm

Bơm Eckerle EIPC3-032-RK23-1X hoạt động dựa trên sự phối hợp giữa bánh răng chủ động và bánh răng có răng trong. Khi trục bơm quay, các khoang chứa dầu giữa những bề mặt bánh răng thay đổi thể tích theo từng vị trí trong chu kỳ quay.

Tại vùng hút, thể tích khoang tăng lên, tạo điều kiện để dầu đi vào. Dầu được vận chuyển theo các khoang kín đến phía cửa đẩy, nơi thể tích giảm dần và dầu được đưa vào đường áp suất.

Cơ chế dịch chuyển thể tích này giúp bơm cung cấp lưu lượng theo tốc độ quay, trong khi lưu lượng thực tế còn phụ thuộc vào hiệu suất thể tích và điều kiện tải.





Minh họa cấu trúc bên trong và nguyên lý làm việc của bơm bánh răng ăn khớp trong Eckerle EIPC3.

Cơ cấu bù khe hở thủy lực

Trong quá trình làm việc, khe hở giữa các chi tiết chuyển động ảnh hưởng trực tiếp đến lượng dầu rò rỉ nội bộ. Khi áp suất tăng, lượng rò rỉ qua các khe hở có thể gia tăng nếu kết cấu bơm không kiểm soát tốt độ kín.

Dòng Eckerle EIPC sử dụng nguyên lý bù khe hở, giúp duy trì khả năng làm kín trong điều kiện thay đổi áp suất. Điều này góp phần hỗ trợ hiệu suất thể tích và khả năng vận hành ở áp suất cao.

Khả năng giảm tiếng ồn

Cấu trúc bánh răng ăn khớp trong có đặc tính thay đổi thể tích tương đối đều, giúp giảm dao động áp suất và tiếng ồn so với một số kết cấu bơm bánh răng thông thường.

Đặc tính này có giá trị trong các hệ thống thủy lực lắp gần khu vực vận hành máy hoặc những dây chuyền cần hạn chế tiếng ồn cơ khí.

Mức ồn thực tế còn phụ thuộc vào tốc độ quay, đường ống, khớp nối, áp suất và phương pháp lắp đặt.

Giải mã model EIPC3-032-RK23-1X trước khi đặt hàng

Đối với thiết bị thủy lực, chỉ xác định đúng dung tích bơm chưa đủ để bảo đảm thay thế chính xác. Hai bơm có cùng dung tích nhưng khác chiều quay hoặc kiểu trục vẫn có thể không lắp tương thích với cụm truyền động đang sử dụng.

Mã EIPC3-032-RK23-1X được cấu thành từ những nhóm ký tự kỹ thuật riêng biệt.

EIPC3 xác định dòng bơm bánh răng ăn khớp trong dùng cho ứng dụng thủy lực, thuộc cỡ khung số 3, với thân nhôm.

032 thể hiện dung tích riêng danh nghĩa 32,1 cm³/vòng. Thông số này được sử dụng để tính lưu lượng lý thuyết theo tốc độ quay.

R thể hiện chiều quay phải (Clockwise), xác định theo quy ước quan sát của nhà sản xuất.

K23 xác định tổ hợp trục trụ có then và khả năng nối thêm bơm, mặt bích lắp SAE/B hai lỗ và kết nối dầu kiểu SAE.

1X là mã phiên bản kỹ thuật, liên quan đến các thay đổi thiết kế và cấu hình của sản phẩm.

Việc giữ nguyên toàn bộ mã EIPC3-032-RK23-1X khi yêu cầu báo giá giúp hạn chế nhầm lẫn với những biến thể khác trong cùng series EIPC3.

Lưu lượng bơm Eckerle EIPC3-032-RK23-1X phụ thuộc vào những yếu tố nào?

Lưu lượng của bơm bánh răng không chỉ phụ thuộc vào kích thước bơm mà còn liên quan đến tốc độ quay của trục và hiệu suất thể tích.

Với dung tích riêng 32,1 cm³/vòng, lưu lượng lý thuyết của Eckerle EIPC3-032-RK23-1X được tính theo công thức:

Trong đó, \(Q\) là lưu lượng lý thuyết (L/phút), \(V_g\) là dung tích riêng (cm³/vòng) và \(n\) là tốc độ quay (vòng/phút).

Đây là các giá trị lý thuyết. Lưu lượng thực tế tại cửa đẩy sẽ thấp hơn tùy theo hiệu suất thể tích, độ nhớt dầu, áp suất và trạng thái làm việc của bơm.

Trong hệ thống sử dụng biến tần điều chỉnh tốc độ động cơ, việc tính toán lưu lượng theo tốc độ quay giúp kỹ thuật viên xác định khả năng đáp ứng của bơm trong từng giai đoạn vận hành.

Eckerle EIPC3-032-RK23-1X được ứng dụng tại những vị trí nào trong nhà máy?

Máy ép thủy lực và hệ thống ép định hình

Trong máy ép thủy lực, quá trình vận hành thường bao gồm các giai đoạn di chuyển nhanh, tiếp cận phôi, tạo áp suất ép và hồi về vị trí ban đầu.

Bơm Eckerle EIPC3-032-RK23-1X có thể được tích hợp vào bộ nguồn thủy lực để cấp dầu cho hệ thống van điều khiển và xi lanh ép. Khi kết hợp với cơ cấu điều khiển phù hợp, lưu lượng dầu có thể được điều chỉnh nhằm đáp ứng từng giai đoạn chuyển động của máy.

Máy ép nhựa và thiết bị gia công cao su

Các máy ép nhựa sử dụng truyền động thủy lực yêu cầu nguồn dầu ổn định cho những chức năng như kẹp khuôn, dịch chuyển cơ cấu và tạo áp suất.

Bơm bánh răng ăn khớp trong Eckerle có đặc điểm vận hành êm, phù hợp để xem xét sử dụng trong các bộ nguồn thủy lực của máy ép nhựa, đặc biệt khi hệ thống có yêu cầu điều khiển lưu lượng theo chu kỳ.

Máy công cụ và hệ thống gia công cơ khí

Trong máy gia công, dầu thủy lực thường được sử dụng để vận hành bàn trượt, xi lanh kẹp, cơ cấu nâng hạ hoặc cụm điều khiển chuyển động.

Eckerle EIPC3-032-RK23-1X có thể cung cấp nguồn lưu lượng cho hệ thống khi áp suất, tốc độ và công suất truyền động được thiết kế phù hợp với khả năng của bơm.

Dây chuyền sản xuất giấy và thiết bị nâng hạ

Ở các dây chuyền sản xuất giấy, hệ thống thủy lực được sử dụng tại nhiều cơ cấu nâng, ép và điều chỉnh vị trí. Độ ổn định của nguồn dầu ảnh hưởng đến khả năng vận hành đồng đều giữa các chu kỳ.

Tương tự, trong thiết bị nâng hạ và hệ thống vận chuyển vật liệu, bơm thủy lực đóng vai trò cung cấp lưu lượng cho cơ cấu chấp hành theo yêu cầu tải trọng.

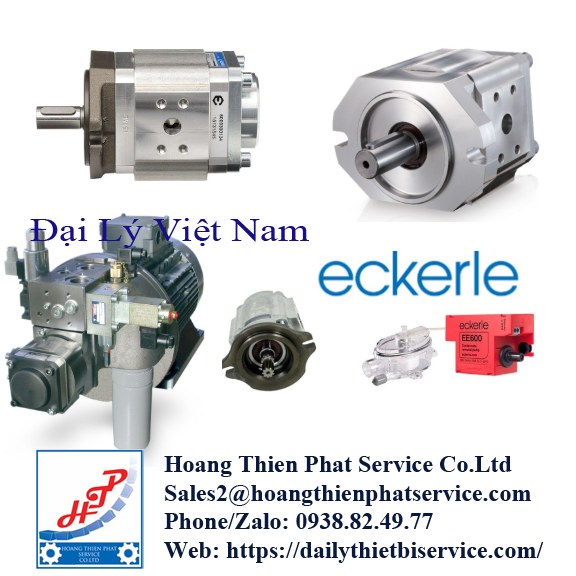

Hình minh họa ứng dụng bơm bánh răng Eckerle trong bộ nguồn và hệ thống truyền động thủy lực.

Những yêu cầu kỹ thuật khi lắp đặt bơm Eckerle EIPC3-032-RK23-1X

Kiểm tra chiều quay của động cơ

Model EIPC3-032-RK23-1X sử dụng chiều quay phải. Khi lắp đặt, kỹ thuật viên phải đối chiếu chiều quay của trục động cơ với hướng quay cho phép của bơm.

Không vận hành bơm ngược chiều thiết kế, vì có thể ảnh hưởng đến quá trình hút dầu, bôi trơn nội bộ và độ bền các bộ phận chuyển động.

Kiểm soát điều kiện dầu thủy lực

Dầu thủy lực có nhiệm vụ truyền năng lượng, đồng thời bôi trơn và hỗ trợ làm kín các khe hở bên trong bơm.

Dầu nhiễm tạp chất, có bọt khí hoặc độ nhớt không phù hợp có thể gây mài mòn và suy giảm hiệu suất. Vì vậy, hệ thống cần được trang bị bộ lọc phù hợp và kiểm soát chất lượng dầu theo yêu cầu của nhà sản xuất.

Thiết kế đường hút và đường đẩy

Đường hút cần được bố trí nhằm hạn chế tổn thất áp suất và nguy cơ xâm thực. Đường ống phải đủ tiết diện, kín khí và không bị tắc nghẽn.

Ở phía đường đẩy, hệ thống cần có thiết bị giới hạn áp suất phù hợp để bảo vệ bơm và các phần tử thủy lực khi tải vượt mức cho phép.

Kiểm tra khớp nối và đồng tâm trục

Trục bơm và trục động cơ cần được lắp đồng tâm trong giới hạn cho phép. Sai lệch lắp đặt có thể gây tải bất thường lên ổ đỡ, rung động hoặc làm giảm tuổi thọ khớp nối.

Đối với cấu hình RK23, cần đối chiếu kích thước trục và yêu cầu liên kết cơ khí theo bản vẽ kỹ thuật của đúng phiên bản.

Dấu hiệu cần kiểm tra hoặc thay thế bơm Eckerle EIPC3

Trong quá trình vận hành lâu dài, bơm thủy lực có thể bị suy giảm hiệu suất do mài mòn, nhiễm bẩn dầu hoặc điều kiện làm việc không phù hợp.

Một số biểu hiện thường gặp gồm áp suất không đạt yêu cầu, cơ cấu chấp hành chuyển động chậm, tiếng ồn tăng bất thường, nhiệt độ dầu cao hoặc lưu lượng giảm khi hệ thống chịu tải.

Khi xuất hiện những dấu hiệu này, kỹ thuật viên cần kiểm tra điều kiện dầu, áp suất đầu hút, van an toàn, khớp nối và hệ thống điều khiển trước khi kết luận bơm hư hỏng.

Đối với thiết bị cần thay mới, lựa chọn đúng Eckerle EIPC3-032-RK23-1X giúp duy trì sự tương thích về dung tích, chiều quay, kiểu trục và mặt bích lắp đặt.







Hình minh họa chi tiết thân bơm, trục truyền động và cụm lắp ghép của bơm Eckerle EIPC3.

Cung cấp bơm thủy lực Eckerle EIPC3-032-RK23-1X cho nhà máy

Bơm thủy lực Eckerle EIPC3-032-RK23-1X là lựa chọn phù hợp cho các hệ thống sử dụng bơm bánh răng ăn khớp trong có yêu cầu vận hành áp suất cao, lưu lượng ổn định và tiếng ồn thấp.

Với dung tích riêng 32,1 cm³/vòng, chiều quay phải, kiểu trục có then và mặt bích SAE/B, thiết bị có thể được sử dụng trong các cụm nguồn thủy lực của máy ép, máy công cụ và dây chuyền sản xuất.

Hoàng Thiên Phát nhận cung cấp bơm Eckerle EIPC3-032-RK23-1X phục vụ nhu cầu bảo trì, sửa chữa và thay thế thiết bị trong nhà máy. Hỗ trợ đối chiếu mã bơm, kiểm tra cấu hình kỹ thuật, tư vấn đặt hàng và báo giá theo yêu cầu.
