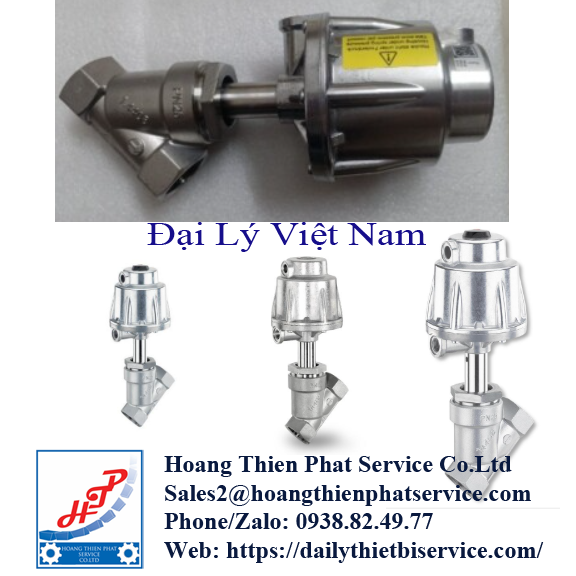

Van Cầu Góc Khí Nén GEMÜ 514/65/1.37.5/3-2 DN65 – Van Điều Khiển Dòng Chảy

Van GEMÜ 514/65/1.37.5/3-2 là thiết bị điều khiển dòng chảy bằng khí nén thuộc dòng GEMÜ 514 của thương hiệu GEMÜ – Đức. Sản phẩm sử dụng cơ cấu piston khí nén để vận hành van, giúp thực hiện quá trình đóng mở dòng lưu chất trong hệ thống đường ống mà không cần thao tác thủ công.

Với kích thước danh nghĩa DN65, thân van bằng thép không gỉ và kết cấu van cầu góc, GEMÜ 514/65/1.37.5/3-2 được ứng dụng trong hệ thống xử lý nước, dây chuyền hóa chất, thiết bị sản xuất và các cụm điều khiển lưu chất tự động. Đây là model đáng chú ý đối với bộ phận kỹ thuật cần tìm van thay thế đúng kích thước và cấu hình.







GEMÜ 514/65/1.37.5/3-2 có đặc điểm gì?

Khác với van bi khí nén sử dụng cơ cấu xoay, dòng GEMÜ 514 vận hành bằng chuyển động tịnh tiến của trục van. Khi nhận áp suất khí điều khiển, piston dịch chuyển và tác động lên đĩa van, làm thay đổi trạng thái đóng hoặc mở của đường lưu chất.

Thiết kế ghế van dạng góc tạo đường đi tương đối thông thoáng cho môi chất, góp phần giảm tổn thất áp suất so với một số kiểu van cầu thông thường.

Một số đặc điểm đáng chú ý của GEMÜ 514:

• Bộ truyền động piston khí nén bằng nhôm.

• Thân van có tùy chọn thép không gỉ đúc.

• Cơ cấu làm kín trục van giúp hạn chế rò rỉ.

• Có thể kết hợp phụ kiện điều khiển khí nén và giám sát vị trí.

• Phù hợp với các hệ thống yêu cầu đóng mở tự động nhiều chu kỳ.

Thông số kỹ thuật van GEMÜ 514/65/1.37.5/3-2

Lưu ý kỹ thuật: Chuỗi mã 514/65/1.37.5/3-2 có cách ghi theo cấu hình đặt hàng. Phần thông tin về kích thước DN65, kiểu kết nối và vật liệu có thể đối chiếu theo bảng mã GEMÜ 514. Riêng hậu tố 3-2 cần được xác nhận với nhà sản xuất trước khi kết luận trạng thái thường đóng, thường mở hoặc kích thước bộ truyền động.

Bên trong van GEMÜ 514 hoạt động như thế nào?

Cấu tạo của GEMÜ 514 gồm hai cụm chính: thân van tiếp xúc trực tiếp với môi chất và bộ truyền động khí nén nằm phía trên.

Bộ truyền động khí nén

Bộ truyền động sử dụng piston để biến áp suất khí nén thành chuyển động cơ học. Tùy thiết kế điều khiển, van có thể sử dụng lực lò xo hoặc khí nén để đưa đĩa van về trạng thái yêu cầu.

Áp suất khí điều khiển phải phù hợp với kích thước piston, áp suất lưu chất và chức năng điều khiển của phiên bản được lắp đặt.

Cụm thân van và ghế làm kín

Thân van được thiết kế để dẫn dòng lưu chất đi qua cửa vào và cửa ra. Khi trục van di chuyển, đĩa van tiếp xúc hoặc tách khỏi ghế làm kín để đóng hoặc mở dòng chảy.

Vật liệu làm kín PTFE giúp đáp ứng nhiều ứng dụng liên quan đến nước, khí và hóa chất tương thích. Tuy nhiên, cần kiểm tra điều kiện nhiệt độ, áp suất và thành phần môi chất trước khi lựa chọn.







Những hệ thống nào thường sử dụng van GEMÜ 514 DN65?

Đường ống cấp và tuần hoàn nước

Trong các hệ thống nước công nghệ, GEMÜ 514 DN65 có thể thực hiện chức năng đóng mở tự động tại các nhánh đường ống. Van được kết hợp với bộ điều khiển khí nén nhằm quản lý dòng chảy theo từng giai đoạn vận hành.

Hệ thống sản xuất hóa chất

Với thân thép không gỉ và vật liệu làm kín được lựa chọn phù hợp, van GEMÜ 514 có thể sử dụng tại những vị trí yêu cầu kiểm soát lưu chất hóa học.

Đối với môi chất có tính ăn mòn, việc đánh giá khả năng tương thích hóa chất là yêu cầu bắt buộc trước khi lắp đặt.

Thiết bị gia nhiệt và trao đổi nhiệt

Van được sử dụng để kiểm soát lưu lượng môi chất đi vào thiết bị trao đổi nhiệt, hệ thống nước nóng hoặc các cụm gia nhiệt. Cần lựa chọn đúng cấu hình nếu môi chất có nhiệt độ cao.

Dây chuyền tự động hóa

Van cầu góc khí nén có thể kết hợp với PLC, van điện từ điều khiển khí và bộ phản hồi vị trí để thực hiện các chu trình cấp, ngắt hoặc chuyển trạng thái dòng lưu chất theo chương trình sản xuất.

Điều cần kiểm tra khi thay thế GEMÜ 514/65/1.37.5/3-2

Với các đơn hàng phụ tùng bảo trì, hai van cùng thuộc dòng GEMÜ 514 chưa chắc có thể thay thế trực tiếp cho nhau.

Đối với model DN65, kỹ sư nên tập trung kiểm tra ba nhóm thông tin quan trọng.

Khả năng tương thích đường ống

Kích thước DN65 chỉ thể hiện đường kính danh nghĩa. Cần xác định thêm kiểu kết nối, tiêu chuẩn ren, chiều dài lắp đặt và không gian dành cho bộ truyền động.

Nếu thay thế van trên dây chuyền đang hoạt động, kích thước cơ khí cần được đối chiếu với bản vẽ hoặc van thực tế.

Trạng thái điều khiển của van

Chức năng điều khiển ảnh hưởng trực tiếp đến cách hệ thống vận hành khi cấp khí hoặc mất nguồn khí nén.

Các cấu hình thường gặp của dòng GEMÜ 514 gồm:

Cần xác định đúng chức năng của thiết bị hiện hữu trước khi đặt mua van thay thế.

Áp suất và nhiệt độ lưu chất

Dòng GEMÜ 514 có nhiều lựa chọn vật liệu thân, bộ truyền động và ghế làm kín. Giới hạn làm việc thực tế của từng phiên bản có thể khác nhau đáng kể.

Đặc biệt với đường ống DN65, cần đối chiếu áp suất môi chất, chiều dòng chảy và áp suất khí điều khiển để bảo đảm khả năng đóng kín theo yêu cầu.







So sánh GEMÜ 514 DN65 với các kích thước cùng dòng

Dòng GEMÜ 514 có nhiều kích thước và cấu hình để phù hợp với các đường ống lưu lượng khác nhau.

Các kích thước nêu trên không thể thay thế cho nhau chỉ bằng việc đổi phụ kiện kết nối. Khách hàng cần kiểm tra thông số Kv, áp suất làm việc và yêu cầu lưu lượng của hệ thống.

Báo giá van GEMÜ 514/65/1.37.5/3-2 – Lưu ý dành cho bộ phận mua hàng

Đối với khách hàng tìm mua van cầu góc khí nén GEMÜ 514/65/1.37.5/3-2, việc cung cấp đúng mã sản phẩm ngay từ đầu giúp nhà cung cấp xác định phiên bản và hạn chế nhầm lẫn trong quá trình báo giá.

Thông tin cần chuẩn bị gồm:

• Model đầy đủ: GEMÜ 514/65/1.37.5/3-2.

• Số lượng và thời gian yêu cầu giao hàng.

• Hình ảnh tem van hoặc bản vẽ nếu là hàng thay thế.

• Loại môi chất, áp suất và nhiệt độ vận hành.

• Yêu cầu CO/CQ, chứng từ xuất xứ và hóa đơn VAT.

• Phụ kiện đi kèm nếu cần, chẳng hạn van điện từ điều khiển hoặc bộ phản hồi vị trí.

Đối với van sử dụng trên hệ thống sản xuất liên tục, nên xác nhận đầy đủ cấu hình bộ truyền động trước khi chốt đơn hàng, đặc biệt khi thiết bị được nhập khẩu theo yêu cầu.







GEMÜ 514/65/1.37.5/3-2 – Giải pháp điều khiển dòng chảy bằng khí nén

Van GEMÜ 514/65/1.37.5/3-2 DN65 phù hợp cho các hệ thống đường ống cần đóng mở lưu chất bằng khí nén, đặc biệt tại những vị trí yêu cầu thiết bị có độ bền cơ khí và khả năng tích hợp với hệ thống tự động hóa.

Khi lựa chọn hoặc thay thế thiết bị, cần ưu tiên đúng kích thước, vật liệu thân, kiểu làm kín và chức năng điều khiển. Đây là những yếu tố quyết định khả năng vận hành ổn định và độ tương thích của van với hệ thống hiện hữu.
