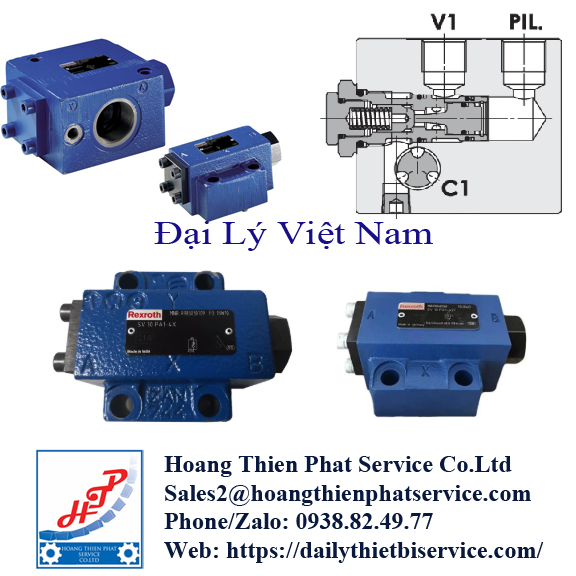

Van Một Chiều Thủy Lực Bosch Rexroth SV 10 PA1-4X – R900483369

Van một chiều thủy lực Bosch Rexroth SV 10 PA1-4X là van khóa dòng dầu có điều khiển bằng áp suất thủy lực, thuộc dòng Pilot Operated Check Valve của Bosch Rexroth. Thiết bị có chức năng cho phép dầu đi theo một chiều, ngăn dòng chảy ngược và mở khóa khi nhận được áp suất điều khiển phù hợp.

Với mã đặt hàng R900483369, van sử dụng kích thước NG10, áp suất làm việc tối đa 315 bar và lưu lượng tối đa 150 L/min. Sản phẩm được sử dụng trong các hệ thống cần khóa giữ dầu, duy trì vị trí cơ cấu chấp hành và kiểm soát quá trình giải phóng áp suất.

Điểm đáng chú ý của Bosch Rexroth SV 10 PA1-4X là cơ cấu mở sơ bộ (Pre-opening), giúp giảm áp có kiểm soát trước khi van chính mở hoàn toàn, hạn chế xung áp trong quá trình vận hành.

Tại sao hệ thống thủy lực cần van SV 10 PA1-4X?

Trong hệ thống thủy lực, việc ngừng cấp dầu không phải lúc nào cũng đủ để giữ xi lanh hoặc cơ cấu chấp hành đứng yên. Dầu có thể rò rỉ qua các bộ phận điều khiển, khiến cơ cấu thay đổi vị trí ngoài mong muốn.

Van Bosch Rexroth SV 10 PA1-4X được sử dụng để khóa đường dầu theo chiều ngược, giúp giữ dầu trong nhánh thủy lực khi chưa có tín hiệu mở khóa.

Khi hệ thống cần cho phép dầu hồi về, áp suất pilot được cấp đến van để mở cơ cấu khóa. Nhờ đó, việc khóa và mở đường dầu được thực hiện theo yêu cầu của mạch điều khiển.

Khả năng giữ tải thực tế còn phụ thuộc vào tình trạng xi lanh, van khác trong mạch và thiết kế an toàn của toàn bộ hệ thống.

Thông số kỹ thuật Bosch Rexroth R900483369

Các giá trị được đối chiếu theo dữ liệu sản phẩm của mã R900483369. Áp suất pilot thực tế cần để mở khóa phụ thuộc áp suất tải và tỷ lệ diện tích điều khiển, không mặc định chỉ cần 5 bar trong mọi trường hợp.

Cơ chế khóa và giải phóng dầu của van SV 10 PA1-4X

Khác với van một chiều thông thường, Rexroth SV 10 PA1-4X có khả năng chủ động mở đường dầu ngược bằng áp suất thủy lực.

Khi dầu di chuyển từ cửa A sang B

Ở chiều A → B, dầu có thể đẩy phần tử van ra khỏi vị trí đóng nếu chênh lệch áp suất đủ lớn để thắng lực lò xo.

Khi đó, dòng dầu đi qua van mà không cần cấp áp suất pilot từ bên ngoài.

Khi dầu có xu hướng chảy từ B về A

Ở chiều ngược lại, phần tử đóng được giữ trên bề mặt làm kín. Van ngăn dầu chảy từ B sang A khi chưa có tác động mở khóa.

Trạng thái này được sử dụng trong các mạch cần giữ dầu tại một nhánh của xi lanh hoặc cơ cấu thủy lực.

Khi có áp suất điều khiển tại cửa X

Khi hệ thống cấp đủ áp suất pilot đến cửa X, piston điều khiển dịch chuyển và tác động lên cơ cấu mở van.

Đối với phiên bản SV 10 PA1-4X, van sử dụng cơ chế mở sơ bộ. Một phần lưu lượng nhỏ được giải phóng trước, làm giảm chênh lệch áp suất. Sau đó phần tử van chính tiếp tục mở, cho phép dòng dầu đi ngược từ B sang A.

Quá trình mở hai giai đoạn giúp hạn chế hiện tượng giải phóng áp suất đột ngột.

Ý nghĩa của cơ cấu Pre-opening trên SV 10 PA1-4X

Trong các mạch thủy lực chịu tải cao, sự chênh lệch áp suất giữa hai phía van có thể rất lớn. Nếu van mở hoàn toàn ngay lập tức, dầu áp suất cao có thể gây xung áp, rung động và tiếng ồn.

Bosch Rexroth SV 10 PA1-4X sử dụng cơ cấu mở sơ bộ để giảm áp trước khi mở van chính.

Thiết kế này hỗ trợ quá trình mở khóa diễn ra có kiểm soát hơn, đặc biệt tại các hệ thống có thể tích dầu bị khóa và áp suất tải lớn.

Đây cũng là điểm phân biệt quan trọng giữa phiên bản có mở sơ bộ (A) và phiên bản không có mở sơ bộ (B) trong dòng van SV của Rexroth.

Những vị trí thường sử dụng Bosch Rexroth SV 10 PA1-4X

Trong máy ép thủy lực: Van được sử dụng tại những mạch yêu cầu giữ dầu ở một phía cơ cấu chấp hành. Điều này giúp hạn chế chuyển động ngoài ý muốn do dầu chảy ngược qua đường van.

Trong hệ thống nâng hạ: Van có thể hỗ trợ khóa dòng dầu ở nhánh chịu tải, sau đó mở khi có áp suất điều khiển. Tuy nhiên, mạch nâng hạ phải được đánh giá về an toàn và có thể cần van cân bằng tải chuyên dụng.

Trong máy gia công kim loại: SV 10 PA1-4X có thể được lắp trong hệ thống kẹp giữ thủy lực, nơi cần duy trì trạng thái kẹp trong một giai đoạn của chu trình làm việc.

Trong trạm nguồn thủy lực: Van được bố trí trong các mạch phân phối dầu cần điều khiển chiều dòng chảy và ngăn dòng hồi không mong muốn.

Đọc mã Bosch Rexroth SV 10 PA1-4X như thế nào?

Tên model thể hiện các đặc điểm thiết kế và cấu hình sản phẩm.

Mã vật tư R900483369 được Bosch Rexroth liên kết với cấu hình đầy đủ SV10PA1-4X/M. Khi đặt hàng thay thế, cần đối chiếu mã vật tư, kiểu gioăng và toàn bộ ký hiệu trên nhãn thiết bị.

Khi nào cần kiểm tra hoặc thay van R900483369?

Trong quá trình bảo trì, một số biểu hiện có thể cho thấy van một chiều đang hoạt động không đúng yêu cầu.

Khi cơ cấu không giữ được vị trí dù nguồn cấp dầu đã ngắt, kỹ thuật viên cần kiểm tra khả năng làm kín của van, tình trạng dầu thủy lực và các vị trí có thể gây rò rỉ.

Nếu van không mở khi có tín hiệu điều khiển, nguyên nhân có thể liên quan đến áp suất pilot không đủ, đường dầu điều khiển bị tắc hoặc cơ cấu bên trong bị kẹt.

Trường hợp xuất hiện rung động, tiếng ồn khi mở khóa, cần kiểm tra chênh lệch áp suất và hoạt động của cơ cấu mở sơ bộ.

Không nên tháo van khi hệ thống còn áp suất. Trước khi bảo trì phải thực hiện quy trình cô lập nguồn năng lượng và xả áp theo hướng dẫn an toàn của máy.

Thay thế van SV 10 PA1-4X có cần đúng mã không?

Khi lựa chọn van thay thế, ngoài kích thước NG10, cần xác nhận đầy đủ các thông số liên quan đến chức năng khóa dầu.

Một van có cùng kích thước lắp đặt chưa chắc phù hợp vì có thể khác kiểu mở khóa, áp suất mở ban đầu hoặc đường hồi dầu pilot.

Đối với Bosch Rexroth R900483369, kỹ thuật viên cần kiểm tra bản vẽ lắp, vị trí các cửa dầu, áp suất làm việc và yêu cầu của hệ thống hiện tại.

Đặc biệt, không được tự ý thay phiên bản có mở sơ bộ bằng phiên bản không có mở sơ bộ nếu chưa đánh giá tác động đến áp suất và chuyển động của cơ cấu máy.

Báo giá van thủy lực Bosch Rexroth SV 10 PA1-4X – R900483369

Van một chiều thủy lực Bosch Rexroth SV 10 PA1-4X được sử dụng trong các hệ thống cần khóa giữ dầu và mở khóa bằng áp suất điều khiển. Thiết bị phù hợp cho nhiều loại máy ép, trạm nguồn thủy lực và cơ cấu truyền động sử dụng van NG10.

Khách hàng cần mua Bosch Rexroth R900483369 nên cung cấp model, mã vật tư và số lượng để kiểm tra đúng cấu hình sản phẩm.

Đối với trường hợp thay thế thiết bị cũ, nên bổ sung hình ảnh nhãn van hoặc thông tin máy đang sử dụng. Điều này giúp hạn chế nhầm lẫn giữa các phiên bản thuộc dòng SV.

Thời gian giao hàng, giá bán và chứng từ CO/CQ cần được xác nhận theo nguồn cung và yêu cầu thực tế của đơn hàng.
